電氣安裝施工工藝圖文全解析—電纜橋架施工工藝控制標準
更新時間：2017-04-15 關注：2144
電纜橋架施工工藝控制標準
?2.1根據設計院圖紙、電纜敷設清冊及現場情況確定電纜橋架的路徑、位置、層數、規格。
?電纜橋架安裝工藝
2.2支吊架一般直接焊在預埋件上，無預埋鐵可用膨脹螺栓固定。在鋼結構上可直接焊接固定，安裝好后應對焊接部位補刷油漆。電纜支架應有明顯接地且接地良好。

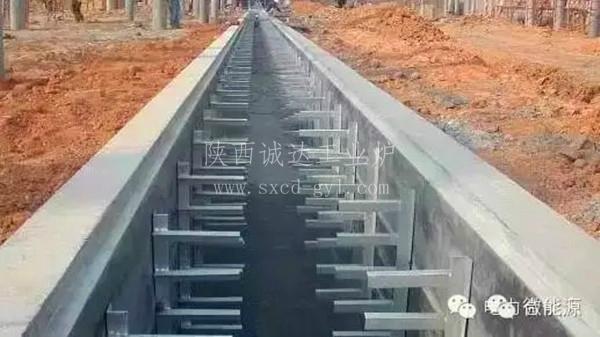

支吊架焊在預埋件

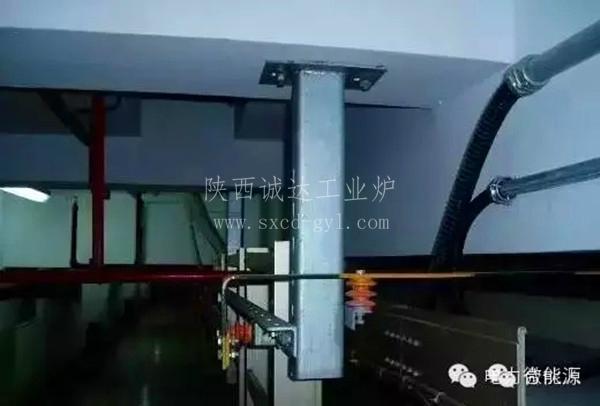

支吊架用膨脹螺栓固定

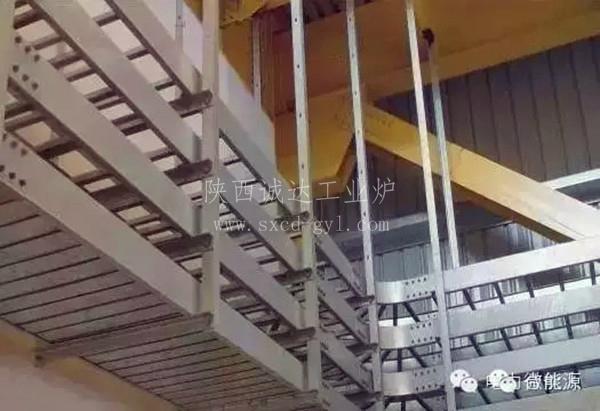

支吊架在鋼結構直接焊接固定

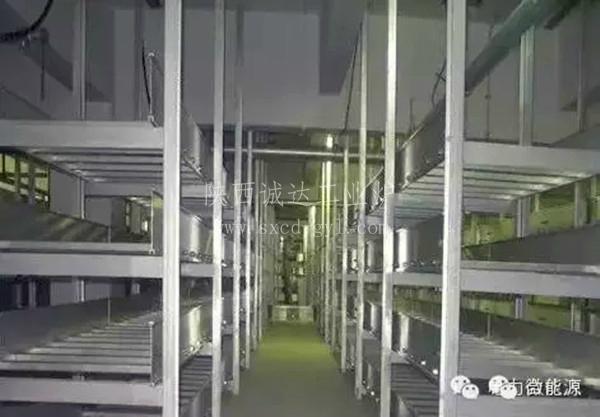

2.3電纜支托架固定螺栓穿向應統一、橫平豎直，同一層的托臂在同一水平面，其高低差不超過±5mm。

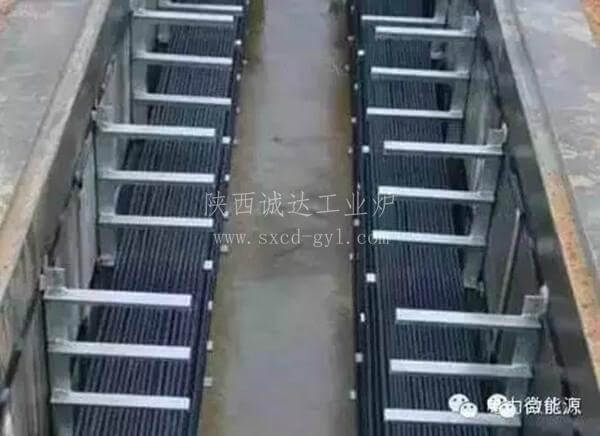

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??電纜支架各層之間的距離
-
